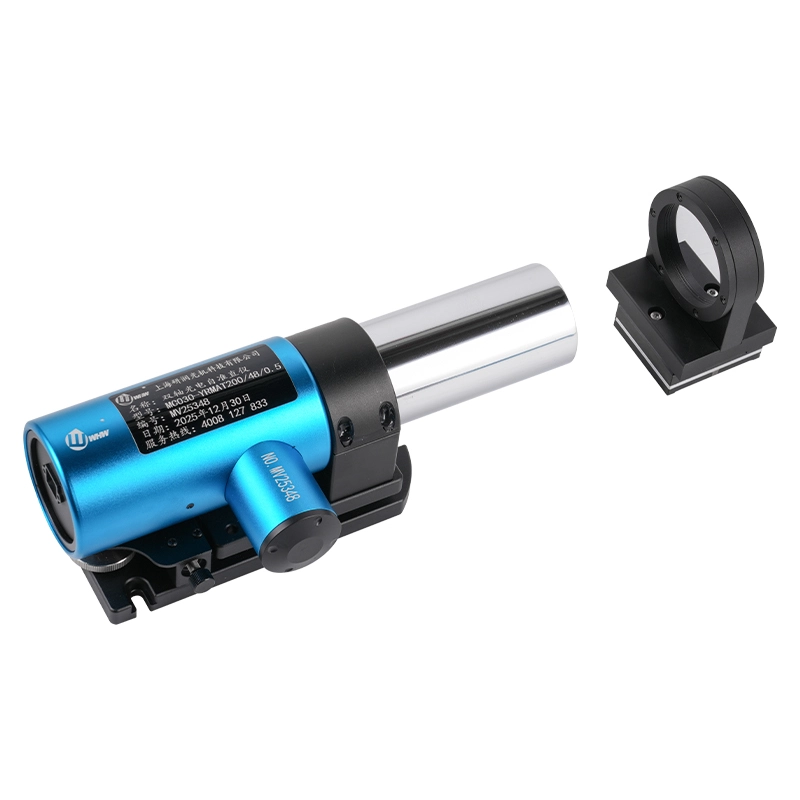

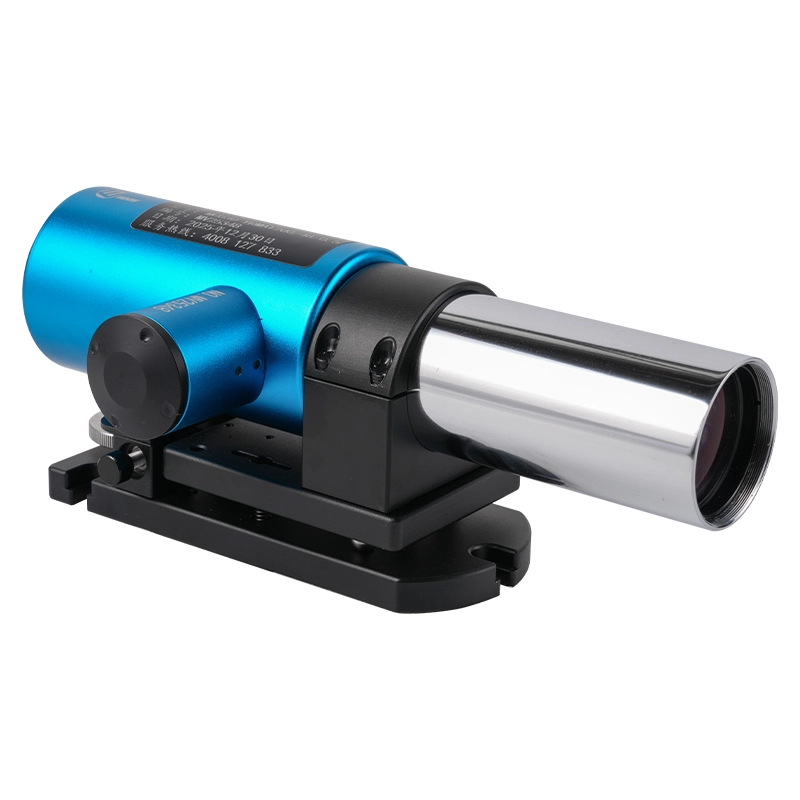

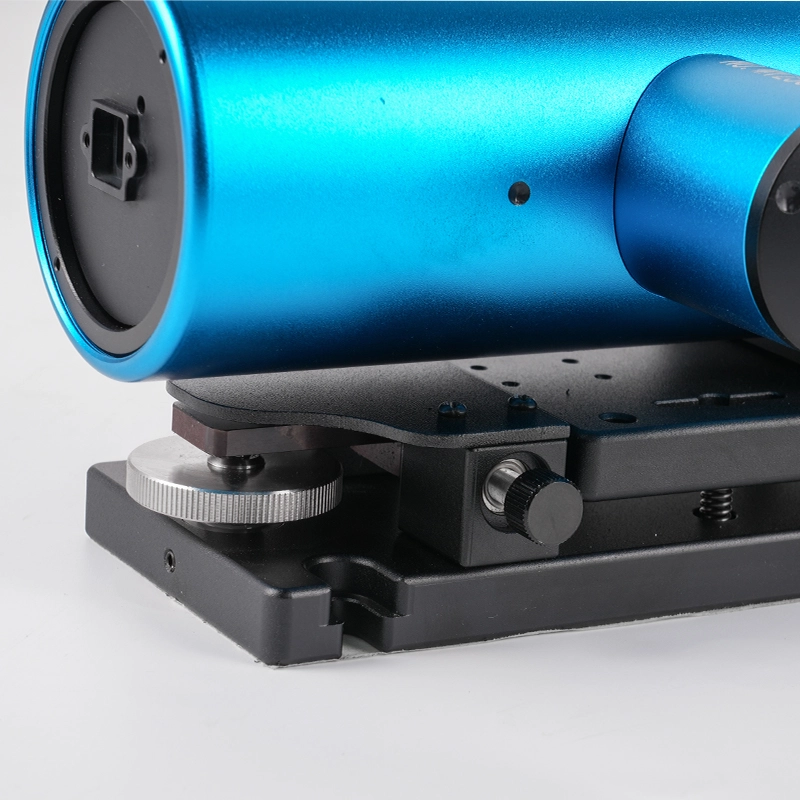

双轴光电自准直仪精度0.5″ 最大测量距离20m

分类Category：机床常用自准直仪系列

示值精度 ±100″≤ ±0.5；±1000″≤ ±1″ Accuracy
最大测量距离 20m Measuring Distance
物镜焦距 200mm Focal Length
视场范围 Field of View
分辨率 0.1″、0.01″、0.001″、0.0001″可调 (arc sec. 角秒 ) Resolution

产品介绍

本系列产品性价比高，精度有保证。广泛应用于机床导轨检测与装调（包括直线度、平行/垂直度）以及平板平面度等几何精度测量，也普遍应用于光学装调，以及其他精密机械制造等领域，尤其我公司研发的超长测量距离系列产品比如40米、50米以及80米等光电自准直仪已经在广大客户中赢得一致好评。

产品应用

机床行业：主要应用用机床导轨直线度、平行度、垂直度以及大型平板的平面度检测；
光学行业：主要用于光学产品装调，各种棱镜的角度测量等；
计量与科研：主要用于检定校准其他检测设备或工具，以及各种科学研究活动如各种精密角度测量或动态监测产品的位置变化（角度）或者动态测量运动产品的角度变化或直线度误差等；
大理石精度检测：这样用于大理石直线度、平行度、垂直度、平面度等几何精度检测；
编码器：主要用于角度编码器的定位精度或重复性精度检测。

技术参数

型号 MC030-MAT200/48/0.5
物镜焦距 200mm
通光口径 48mm
最大测量距离 20m
视场范围（X、Y） 3200*2400″
分辨率 0.1″、0.01″、0.001″、0.0001″可调 (arc sec. 角秒 )
示值精度 ±100″≤ ±0.5；±1000″≤ ±1″
重复性 ≤ 0.2″
中心波长 625nm
测量频响 ≤ 30HZ(Hz TYP.)
光源类型半导体 LED 光源
通讯方式 USB2.0
信号采集方式高精度光电传感器
显示方式基于普通 PC 的软件显示
电源内部集成供电
测控软件研润自准直仪测控软件
电脑系统要求 WIN7、WIN10、 WIN11，64 位系统
仪器尺寸（长 * 宽 * 高） 288*125*115mm
重量 3.92kg

选配件

反射镜

标配

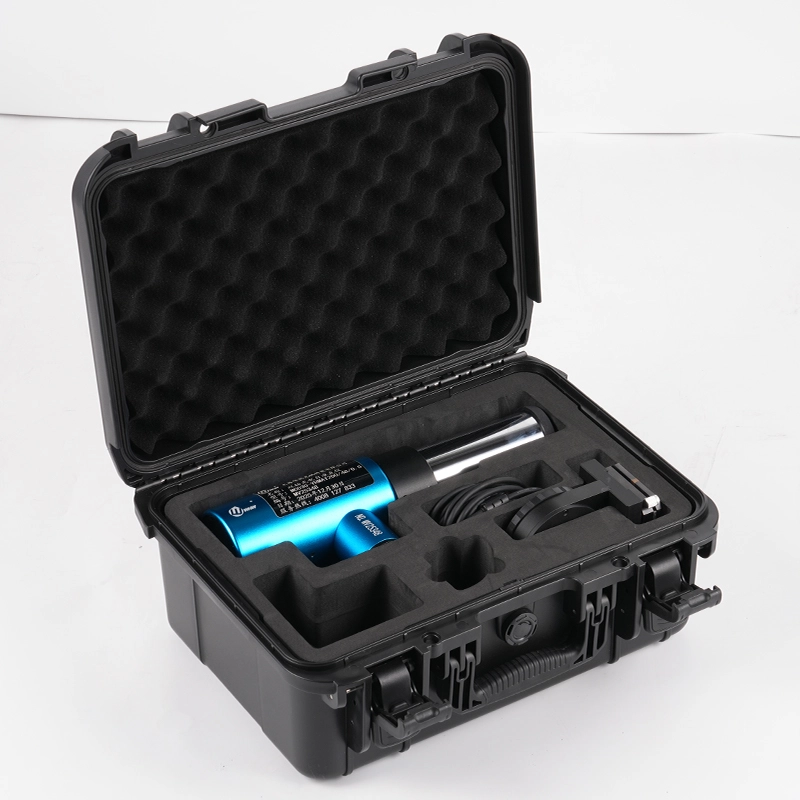

仪器箱

标配

棱镜调节平台

选配

棱镜调节平台是一种用于调节和控制光学元件（如棱镜）位置的平台设备。通过这种平台，可以实现对棱镜的旋转、倾斜、平移等动作，帮助用户精确地调整棱镜的角度和位置，以满足实验或应用的需求。棱镜调节平台通常用于光学实验、光学测量、激光设备等领域。

多面棱体

选配

由若干个平面多边形组成，这些多边形的边交错相连，形成了一个封闭的结构。多面棱体可以有不同的形状和结构，例如正多面体（所有面都是相等且全等的多边形）、凹多面体（至少有一个内角大于180度的多边形）等。不同的多面棱体具有不同的特征和性质，如表面积、体积、边的数量等，它们在数学、几何学以及工程学等领域都有重要应用。常见的多面棱体包括正方体、长方体、六面体等，它们都是由特定数量和形状的多边形构成的。
